ジムニーの名前の由来ステッカー

長年に渡りジムニーを乗り継いできて色々なカスタムをしてきましたが、それ程費用をかけずに車の外観イメージを変える事ができるのがステッカーだと思います。

また、ステッカーを貼る事がカスタムの「はじめの一歩」と言ってもいいくらい手軽にできるカスタムなのですが・・・

ひと口にステッカーと言っても、デザインや形・色などステッカーの種類がとても多いので、迷ってしまう人もいるのではないでしょうか？

そんな数あるステッカーの中で、最近購入したオシャレなステッカーが有ります。

こんなステッカーです　↓

ステッカーのサイズは縦が約１９ｍｍで横幅約２５０ｍｍです。

ジムニーの名前の由来である「Jeep Mini Tiny」のカッティングステッカーで、旧ジムニーロゴ風のデザインで作成されています。その意味につきましては、ジープ型のミニという事らしいです。

実際に届いたステッカー　↓

文字だけが残るカッティングステッカーで、素材は軟質塩化ビニルフェル製です。

このステッカーは、これまでジムニーに貼ってきたカスタムショップやパーツメーカーなどのステッカーと違い、ジムニー名前の由来を元に作成された、あまり見かけた事のないステッカーだったので思わず買ってしまいました。

興味のある方はこちらから購入も出来ます。

ジムニー名前の由来ステッカーを貼ってみた！

今回手に入れたジムニー名前の由来ステッカーを貼付ける場所については、以前から考えていたリアバンパーの黒いモール部分にしようと思っています。

この部分です　↓

上の写真の赤い四角で囲ってる部分に、何かステッカーを貼ってみたら良いアクセントになるのではと以前より考えていた事もあって、今回はこの部分に貼ってみます。

また、ステッカーのサイズ感も縦が約１９ｍｍで横幅約２５０ｍｍという事で、サイズ的にもピッタリ収まるはずです。

なお今回のステッカー貼付けに当たっては、バンパーに取付けている黒いモールが少し色褪せしてきているという事もあって、再度艶消し黒の缶スプレーを使って塗装した上でステッカーを貼付けしています。

こんな感じです　↓

先ずは艶消し黒に塗装してから、完全に乾燥するのを待って貼り付けました。思っていたより良い感じに仕上ったと思います。

ここまで出来たら後は黒モールを元に戻して完成です。

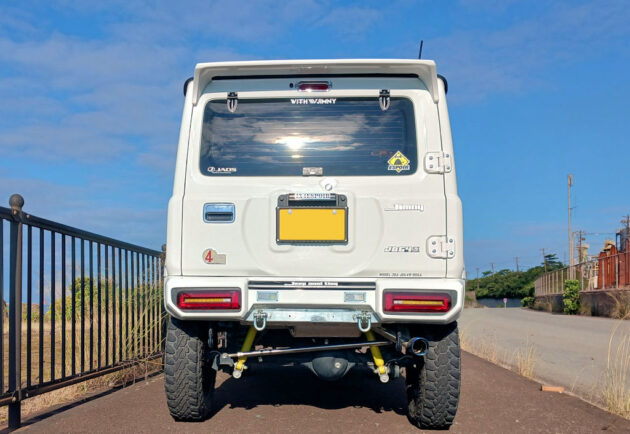

こんな感じです　↓

モール自体も再塗装したので、黒と白のコントラストも良い感じです。

この角度から見ても違和感は無さそうです。

因みに夜間はナンバー灯の光でライトアップされます。

今回はジムニー名前の由来ステッカーの貼付けてみましたが、数千円の出費でかなり見た目の印象を変える事が出来るステッカーチューンは、コストパフォーマンスが高いおススメのカスタムだと思います。

助手席側のドリンクホルダーグレードアップ

以前の投稿で運転席側のドリンクホルダーをカーメイト製のジムニー専用 ドリンクホルダー ＮＺ８１０に変更した時、それまで運転席側で使ってたホームセンターで１９８円で購入したドリンクホルダーが余ってきたので・・・

もったいないので助手席側のドリンクホルダーとして取付けしていました。

こんなパーツです　↓

よく見ると結構汚れや細かい傷も目立ってきていますし、元々ホームセンターのコメリでたまたま見つけた、税込価格が１９８円のパーツを自分でステーや底板などを加工して取付けたものなので使い勝手もそれ程良いとは言えません。

因みに取付けた当時の投稿はこちらからご覧になれます。

そんなこんなで今回、助手席側のドリンクホルダーも運転席側と同じカーメイト製のジムニー専用 ドリンクホルダー ＮＺ８１０に変更してみようと思います。

こんなパーツです　↓

ドリンクホルダーのボディ色は、一般的な黒樹脂ではなくジムニーの内装色と同じ色になるように調色した樹脂が使用されています。ボディ表面はジムニーの内装同等のデザインで、まるで純正品かのような仕上がりになっています。

実際に届いた商品です　↓

ステアリングサイド、助手席乗降グリップのエアコン側、運転席側・助手席側のドアグリップの４カ所に取付け出来るジムニー専用設計のドリンクホルダーです。

今回は助手席乗降グリップのエアコン側に取付ける事になります。

⬇️こちらから購入も出来ます

ジムニー専用 ドリンクホルダー 2 NZ810 ジムニー専用 ドリンクホルダー 2 ジムニー JB64　ジムニーシエラ JB74 専用 suzuki jimny carmate カーメイト (R80) 価格：3,850円（税込、送料無料) (2024/12/2時点)

パーツ＆付属品　↓

今回は助手席側への取付けになるので、付属のスペーサーやスポンジテープ、キャップB１個は使用しません。また、ボルトについては別途用意したステンレスキャップボルトを使い、フックについては一部加工しての取付けとしています。

助手席側のドリンクホルダー取付けについて

それでは実際の取付方法について簡単に説明します。

先ずは既存のドリンクホルダーを六角レンチを使って、ステンレスキャップボルトを弛め、ドリンクホルダー本体を取外します。

こんな感じです　↓

前のドリンクホルダーが専用品ではなかったので、助手席乗降グリップが変形してしまっていますが、今度のものを取付けると隠れてしまうので問題なしとします。

次にカーメイト製ドリンクホルダーの中央の穴にキャップＡを、左側の穴にキャップＢをそれぞれ取付けておきます。

こんな感じです　↓

※キャップとドリンクホルダーの裏面にA・Bの表示があります。

ここまで出来たらジムニーの助手席乗降グリップの左側の部分に、ドリンクホルダー本体をボルトで固定するだけなのですが・・・

今回も自分のこだわりから近くのホームセンターで買ってきたステンレス製のキャップボルトを使用して固定する予定なので事前に準備しておきます。

こんなボルトです　↓

ステンレスキャップボルト（Ｍ８×３０ｍｍ）のものを使用

更に本製品に付属していたフック（コンビニの袋などを引掛けらる機能付き）に関しては、たぶん使わないだろうとの判断で一部加工（カット）したうえで、固定用ボルトを通して固定しました。

カットしたフックパーツにステンレスキャップボルトを、ワッシャーも入れた形で今回は固定に使用出来るようにしています。

これで事前準備も完了となりますので、ジムニーの助手席乗降グリップの左側のネジ穴とドリンクホルダーの右穴を合わせ、ドリンクホルダー裏側の両面テープで仮に貼付けておきます。

この時に付属している脱脂用シートを使って、貼付ける部分の汚れや油分を取り除いておきます。

ここまで出来たらドリンクホルダー本体を、前述のステンレスキャップボルトにワッシャーとカット済みのフックパーツを通したもので締めこんで固定して今回の取付作業は完了となります。

取付けを完了　↓

因みに写真のような感じで、先日投稿していたWITH JIMNYブランドの新商品「ノンスリップコースター」も運転席側と同じように取付けしています。

ビフォーアフターでどうぞ　↓

今回の作業は事前準備に多少時間が掛かりましたが、既存のドリンクホルダーを外してから、カーメイト製ドリンクホルダーを取付けるだけであれば、ものの数分で完了する比較的に簡単な作業となりました。

これで運転席側と助手席側のドリンクホルダーが統一され、見た目にも良い感じに出来たように思います。

こんな感じです　↓

写真左が助手席側、写真右が運転席側となります。

WITH JIMNYブランドのノンスリップコースターについても、２枚セットで購入していたので丁度良かった感じです。

そうだデイライトを取り付けよう！！

最近、街中でもよくデイライトを点灯させて走っている車をよく見かけるようになってきました。

そもそも「デイライト」は、その名の通り日中であっても点灯するライトです。

欧州などでは装着が義務化されていて、日本でも安全管理の観点から導入が進んでいます。装着する主な目的は、対向車や歩行者に車の接近を知らせる為です。

見通しの良くない交差点や狭い道、曲がり角などでも車の存在を認識しやすくなるために、交通事故の防止が期待できます。

また実用的な面だけではなく、デイライトを点灯させることにより車のフロントフェイスがよりカッコよく見えるというメリットも見逃せません。

そんな実用性＋見た目のカッコ良さの両方期待できるデイライトですが、最近ネットでも汎用の後付けできるものをよく見かけるようになったし、マイジムニーに似合いそうなデイライトを例によって楽天市場で探して取付けてみようと思います。

こんなライトです　↓

サイズは約１１０ｍｍ×２８ｍｍで、左右のそれぞれにＬＥＤ６個がセットされている商品で、発光色は白色を選択しました。

実際に届いたパーツ　↓

その他の付属品としては、取付用のポルトとナット及び車体に傷が付かないようにする為のマットなどがあります。

⬇️こちらから購入も出来ます

店長暴走!最大60%オフ★【2本】12v デイライト led 防水 左右セット ledライト フォグランプ ヴォクシー 80 トラック 用品 led 車幅灯 ledヘッドライト バックランプ トラック フォグランプ led 汎用 コーナリングランプ 車内ライト 足元ライト 車高灯 白 青 価格：3,380円（税込、送料別) (2024/10/28時点)

デイライト取付けにあたって

さてここからは、手に入れたデイライトの取付けについての内容になりますが、その前にデイライトの取付け基準などについて簡単にまとめてみました。

◆デイライトの取付け基準について

１．２０１６年以降は、規定により発光色は原則白に統一されています。
２．デイライトの光度は、１,４４０ｃｄ以下である事。
３．デイライト灯の灯数は、2個までである事。
４．その照明部の最内縁において600㎜以上の間隔を有するものである事。
５．下縁の高さが地上250㎜以上、上縁の高さが地上1,550㎜以下となる事。
６，その他にも点滅タイプは使用できないなどの基準があるようです。

大体以上のような基準があるようです。

また自分で取り付ける時には、ヘッドライトやスモールランプが点灯した際にはデイライトが消灯する必要があるようです。

◆デイライトの配線図

前述のようなデイライト取付け基準を踏まえて、まず考えないといけないのがデイライトは昼夜通して常時オンの状態では不適合とされるらしいので、夜間にスモールランプが点灯した際にはデイライトが消灯するような仕組みが必要になります。

そこで先ず配線図を作成してみる事にしました。

こんな配線図です　↓

考えたのは、Ａ接点とＢ接点がある５極リレーと普通の４極リレーを組合せることによって、スモールランプ点灯時に５極リレーが作動してデイライトへの電流を遮断できるような回路を組む事です。これで上手くいくと思います。

勿論必要なリレーやハーネス類は予め用意しておく必要があります。

◆デイライトの取付位置

デイライトの取付位置に関しては、フロントグリル内に左右対称に取付けてみる案なども検討しましたが、最終的にフロントバンパーの下の写真の位置にしました。

こんな感じです　↓

上の写真の赤い四角で囲っている２ヵ所に装着予定です。この位置なら前述のデイライト取付け基準内に収まっていると思います。

デイライト取付け作業

それではデイライトの配線図及び取付ける位置も決定したので、実際に取付けていこうと思います。

◆リレーの取付けについて

先ずは配線図にもある５極リレーと４極リレーを接続しやすくする為に、事前にリレー同士の接続やギボシ端子などをセットしておきました。

因みに４極リレーは家に手持ちで有ったものを使用して、５極リレーについては新たに購入したエーモン工業の５極リレー（３２３７）を使用しました。

こんな感じです　↓

写真では分かりにくいですが、配線図通りに接続しています。

⬇️こちらから購入も出来ます

最大2,500円OFFクーポン配布！[10/29(火)19：00～10/30(水)23：59]3237 エーモン工業 5極リレー DC12V使用可能電流30A 価格：1,081円（税込、送料別) (2024/10/29時点)

次に用意したリレーをジムニーのエンジンルームにセットする必要があります。しかしエンジンルーム内にはすでに、既存のホーンリレーやフォグランプなどの各種リレーを取付けているので・・・

この際に既存のリレーと今回追加したリレーを、新しく近くのホームセンターで買って来たアルミのステーとボルトナットなどを利用してスッキリさせてみました。

ビフォーアフターでどうぞ　↓

アフターの写真左側の２個のリレーが今回新しく取付けたリレーです。

◆デイライトの取付けについて

次にデイライトをジムニーのフロントバンパーに取付けた方法についてですが、取付けにあたってフロントバンパーに配線を通すための穴とビス止め用の穴を開ける必要があります。

こんな感じです　↓

なおデイライトの固定方法につきましては、付属のボルトナットは使用せずにタッピングビス（Ｍ３×１２ｍｍ）による固定としています。
この方法でも万一タッピングビスが外れたとしても、裏側に配線コードが繋がっているので脱落する事はまず無いと思います。

取付けを完了　↓

付属していた黒いマットをバンパーとデイライトの間に入れて、片側上下２ヵ所、左右合計で４ヵ所をタッピングビスで固定しました。

◆各所への配線接続について

リレーもセット完了しデイライト本体もバンパーに装着できたので、あとは配線図の通りにハーネスを各所に接続していくだけとなります。

簡単に接続した方法について説明します。

１．先ずはデイライト点灯用の電源はヒューズホルダーを介してバッテリーに接続、いわゆるバッ直としています。

上の写真の赤い矢印で指している黄色の配線になります。ヒューズホルダーを介してバッテリーのプラスターミナルに接続しています。

２．アクセサリー電源については、車内のセンターコンソール内の配線よりアクセサリー電源をテスターで探し出して配線を分岐させています。

センターコンソールにある赤い矢印で指している、アクセサリーソケットの裏側の電源より分岐させました。
念のためテスターにて確認のうえ、接続は配線の被覆を剥がして直接ハンダづけしたうえで、ビニールテープを巻いて絶縁対策をしています。

アクセサリー電源の車内からエンジンルームへの配線は、上の写真の赤い矢印で指しているグロメットに通しています。

３．スモール電源に関しては、左側ヘッドライトに接続されているポジションランプ用の電源から分岐させました。

写真の赤いコードにエーモン工業のエレクトロタップ（１１８７）を利用して電源を取り出しています。

４.左右のデイライトへの配線は、左右のプラス（赤）とマイナス（黒）ハーネスを束ねてギボシ端子をセットし、バンパーからエンジンルーム内へ配線を通してリレーとアースにそれぞれ接続しました。

５.アース関係についてはまとめて下の写真のボルトに接続しています。

丸型端子を使ってボルトで固定しています。

これですべての配線が完了いたしました。

デイライト取付けを完了しました

これまでで各リレーから各種電源やアース、デイライトへの配線が完了したので、正常に作動（キーがアクセサリーの位置で点灯して、スモールオンで消灯）するかの確認をしてみましたが、特に問題はありませんでした。

こんな感じです　↓

チョット分かりにくい写真ですが、上がアクセサリーオンでデイライトが点灯している写真で、下がスモールオンでポジションランプが点灯してデイライトは消灯している写真になります。

デイライト点灯テスト（動画）　↓

デイライト点灯中　↓

何んとか配線も完了して無事点灯させる事が出来ました。

ただ今後気になる所はデイライトの防水性能に関する部分で、今回詳しく触れていませんがホームセンターで買って来たシリコンコーキング剤を使って、レンズ周りや裏側の配線が出ている部分のコーキング処理をしたので、雨水などが入る事は無いと思いますが今後のチェックポイントだと思っています。

何処かに使えそうなリフレクター（反射板）

少し前の投稿でリアのコンビネーションランプをフルＬＥＤのものに変更した時に付属していたリフレクター（反射板）があります。

こんなパーツです　↓

このパーツはジムニーＪＢ６４では特に必要ないのですが、そのコンビネーションランプをジムニーシエラＪＢ７４に取付ける場合、車検の関係で所定の場所に貼付ける必要があるパーツになります。

ただ自分の場合ＪＢ６４なので使う事無く家に放置していたのですが、最近になって自分のジムニーの何処かに貼付けたら、よりカッコ良いスタイルになるのではないかと思い立ち、色々検討した結果ひとつの考えが浮かんできました。

それはＯＲＳタニグチ製リアバンパーに最近取付けた、ステンレス製のスキッドプレートに貼付けてみたらどうかというアイデアです。

こんな感じです　↓

上の写真のリアスキッドプレート部分の赤い四角で囲った所に貼付けてみたらどうかという考えが浮かんできました。

思い立ったが吉日、とにかくやってみようと思います。

リフレクターの塗装とグレードアップ

取付けに当たって、そのまんまで単に貼付けるだけだとシンプル過ぎてみた感じも良くないと思い、一部艶消し黒に塗装したり追加パーツの製作をしてもらったりと思ったより時間がかかってしまいました。

先ずはリフレクター本体の赤い外枠部分の塗装から開始しました。

こんな感じです　↓

写真では分かりにくいですが、リフレクター周辺の台座部分を赤だったものを艶消し黒に塗装しました。これで塗装前よりリフレクター周辺の枠部分が黒くなる事により引き締った感じになったかと思います。

次にリフレクターがピッタリ収まるサイズのステンレスの四角いパーツを２枚ワンオフで製作してもらいました。製作はNTS技研ジムニーパーツSHOPさんに依頼しました。

出来上がったパーツ　↓

ステンレス鏡面仕上げのパーツになります。板厚は０.８ｍｍです。

サイズはこんな感じです　↓

NTS技研ジムニーパーツSHOPさんでは色々なパーツを製作してもらっています。

とりあえずこの段階でリフレクターとワンオフパーツを組合わせてみたところ、実際に取付ける場所がステンレス素材のスキッドプレート部分なので、せっかく作ってもらったパーツが目立たなくなる事に気付きました。

こんな感じです　↓

リフレクターを囲んでいるステンレス製パーツが、スキッドプレートと同じステンレス鏡面仕上げなのであまり意味がない感じになりそうです。

そこで急遽、家に有った艶消し黒の缶スプレーにて塗装してみたのが、次の写真になります。

こんな感じです　↓

これらの方が全体的に引き締まった感じで良いと思います。

ビフォーアフターでどうぞ　↓

リフレクターを貼付けてみた!

という事でリフレクターもほぼ自分の思い通りに仕上がったので、あとは裏面に両面テープをセットして貼付けを待つばかりとなりました。

両面セット完了　↓

上の写真のような感じに両面テープを貼付けました。軽いパーツなのでこれで十分だと思います。

貼付ける時の注意点としては、貼付ける部分を綺麗に拭いたうえでシリコンオフで脱脂をしてから貼付けました。この時左右の位置関係も色々検討して下の写真の位置に落ち着きました。

貼付けを完了です　↓

パッと見た感じバックフォグランプのような感じにも見えたりします。

この角度からみてもそんなに違和感もなく収まっています。

とりあえずこんな形でまとめてみました。まあ両面テープで貼付けているだけのパーツなので、しばらくの間このスタイルでいってみようと思ってます。

現状のサイドエンブレムについて

新型ジムニーＪＢ６４には、以前のＪＡ系ジムニーにあったようなフロントフェンダー左右の後端にＪＩＭＮＹのロゴがデザインされたサイドエンブレムは取付けられていないのですが・・・

自分なりに考えてＪＡ系ジムニーの雰囲気を出すためにモンスタースポーツのエンブレムをフロントフェンダー左右の後端に貼付けています。

こんな感じです　↓

これはこれで上手く収まっているとは思いますが、少しインパクトに欠けるというか何というか・・・

そんなこんなで、最近になって発見したX（旧ツイッター）のフォロワーさんのポストで、新型ジムニーＪＢ６４にＪＡ系ジムニーの旧ロゴデザインエンブレムを取付けている写真などを見て、自分のジムニーにも取付けてみようと思い今回購入してみました。

こんなエンブレムです　↓

マスターピースで購入したJIMNY旧型ロゴエンブレム シルバーです。裏に両面テープが装着済みで、カラーはシルバー、サイズがW１８ｍｍ×Ｈ３０ｍｍのものです。

⬇️こちらから購入も出来ます

JIMNY旧型ロゴエンブレム シルバー 価格：2,530円（税込、送料別) (2024/8/8時点)

旧型ロゴサイドエンブレムの取付けについて

今回購入したＪＩＭＮＹ旧型ロゴエンブレムの取付けは、購入時にセットされている両面テープにて貼付けるだけなのですが・・・

特に注意する事といえば、貼付ける部分を綺麗にしてからシリコンオフなどで脱脂しておく事と、貼付ける位置にマスキングテープなどで目印を付けてから作業をする事くらいです。

取付完了です　↓

モンスタースポーツのものよりひと回り大きいという事もあって、見た感じのインパクトもあって、まずまずの仕上がりだと思います。

これで自分の理想のスタイルにまたひとつ近づけた感じです。

今回はＪＩＭＮＹ旧型ロゴエンブレムをボディー両サイドに取付けしてみましたが、このエンブレムはリアゲートにも応用できそうに思ってます。

こちらのエンブレム　↓

上の写真の赤い丸で囲んでいる部分は新型ジムニーのロゴになりますが、このエンブレムも変更してみるのも面白そうです。

バックドアのエンブレムも変更

後日談になりますが、バックドアに付けている新型ジムニーのロゴエンブレムも変更してみました。

追加で購入しました　↓

同じくマスターピースで追加購入したJIMNY旧型ロゴエンブレム シルバーです。

ビフォーアフターでどうぞ　↓

写真左が変更前（Before）で右が変更後（After）です。
